Двухтактный усилитель для НЧ канала на 6п45с

Ламповые Усилители
Комментарии

^Нажмите для увеличения^

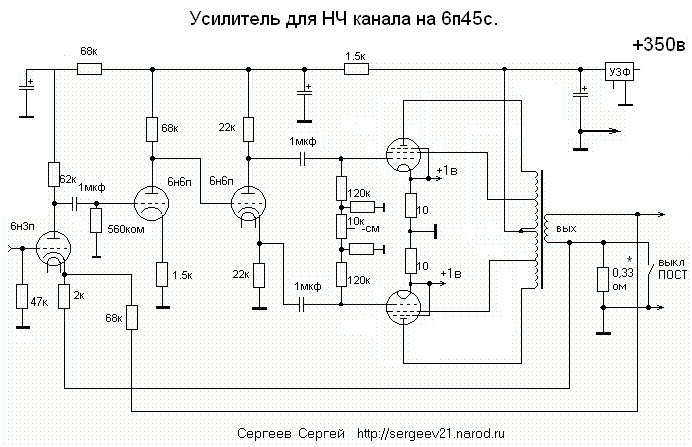

Схема
усилителя.

Этот усилитель предназначен
для низкочастотного канала в двух или трех полосной системе. Его можно
применить и в качестве усилителя для сабвуфера

Положительная обратная связь
позволяет снизить выходное сопротивление до минусового и поэтому можно
применять даже «резиновые» динамики.

Сделать широкополосный
трансформатор достаточно сложно.

Двухполосная схема позволяет
упростить требования  к выходному
трансформатору.

Например, можно использовать
сетевой транс от лампового телевизора для НЧ и ТВЗ 1-9 для СЧ-ВЧ канала. (на
лампе 6ф3п)

В схеме никаких особенностей,
если не считать введение положительной обратной связи по току(ПОСТ) для
снижения выходного сопротивления и улучшения демпфирования.

А также применения в качестве
выходного трансформатора сетевого транса от ламповых телевизоров (ТС-180, а
лучше ТС-270).

Для низкочастотного канала
нет необходимости в секционировании трансформатора.

Поэтому мой выбор пал на
ТС-180. Распайку для соединения этого транса можно позаимствовать на схеме Манакова

Схема фазоинвентора как в
Прибое.

Для увеличения мощности
применена ультралинейная схема выходного каскада.

Схема усилителя.

Схему можно сделать
двухкаскадной, применив в качестве драйвера-фазоинвентора 6ж52п, 6п14п, 6п15п,
6с45п, 6э5п и т.п.

Автор:  Сергеев Сергей. sergeev158(собака)mail.ru  http://sergeev21.narod.ru
